Pierwszy Jumbo Drill, który będzie drążył tunel w ciągu S3, jest już na Dolnym Śląsku

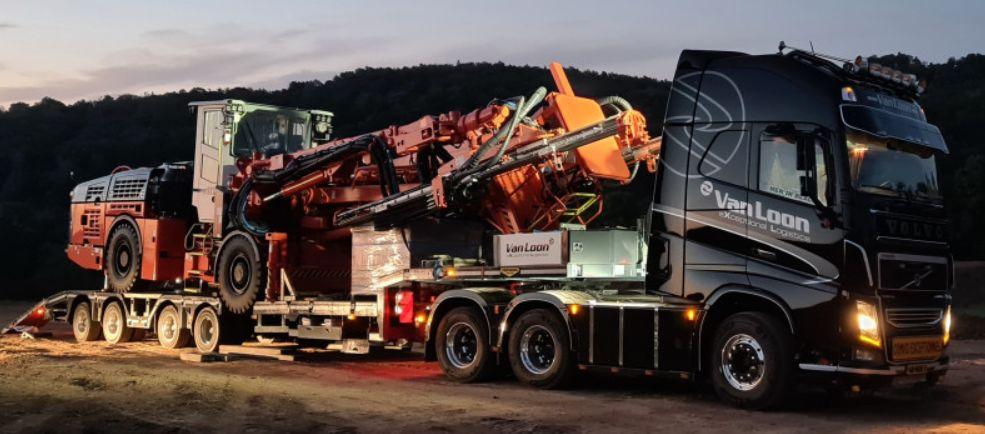

Wiertnica tunelowa w tym tygodniu została dostarczona na plac budowy drogi ekspresowej S3 na odcinku Bolków-Kamienna Góra.

Maszyna znajduje się obecnie na placu budowu przy portalu południowym i posłuży do zabezpieczenia skarp portali.

Jumbo Drill
Drążenie tunelu będzie odbywało się przy użyciu czterech maszyn, po jednej na każdą nawę i potrwa ok. 15 miesięcy oraz ok. 3 miesiące na przygotowanie portali. Jumbo Drill jest wyposażony w dwa ramiona z organem wiercącym oraz jedno ramię z koszem dla pracowników. Maszyna będzie używana do wiercenia otworów: strzałowych, pod kotwy skalne oraz drenażowych o długości nawet 24 m.

Maszyna posiada najnowsze technologie stosowane w tunelach w Europie. Może być zaprogramowana przed rozpoczęciem wiercenia w taki sposób, aby na podstawie punktów geodezyjnych określić swoją pozycje w tunelu i samodzielnie wykonać wiercenie w jak najbardziej efektywny sposób według założonego projektu.

Ciekawostki o Jumbo Drill
- długość z ramionami ponad 15 m
- wysokość 3,5 m
- same ramiona ok. 8 m długości
- waga z osprzętem ponad 35 ton
- maksymalny moment obrotowy przy wierceniu to 625 Nm
- ciśnienie wywoływane na skałę przez młot udarowy to maksymalnie 235 barów
- liczba obrotów wiertła to maksymalnie 285 obr./min.

S3 na odcinku Bolków-Kamienna Góra
Droga będzie miała długość ponad 16 km. W ramach zadania powstaną dwa dwunawowe tunele drogowe:
- tunel TS-26 o długości ok. 2300 m, pomiędzy miejscowościami Sady Górne, Stare i Nowe Bogaczowice będzie najdłuższym poza miejskim tunelem w Polsce drążonym w skale i zostanie wyposażony we wszystkie istotne z punku widzenia bezpieczeństwa systemy.
- tunel TS-32 o długości ok. 320 m niedaleko miejscowości Gostków.?

fot. PORR
